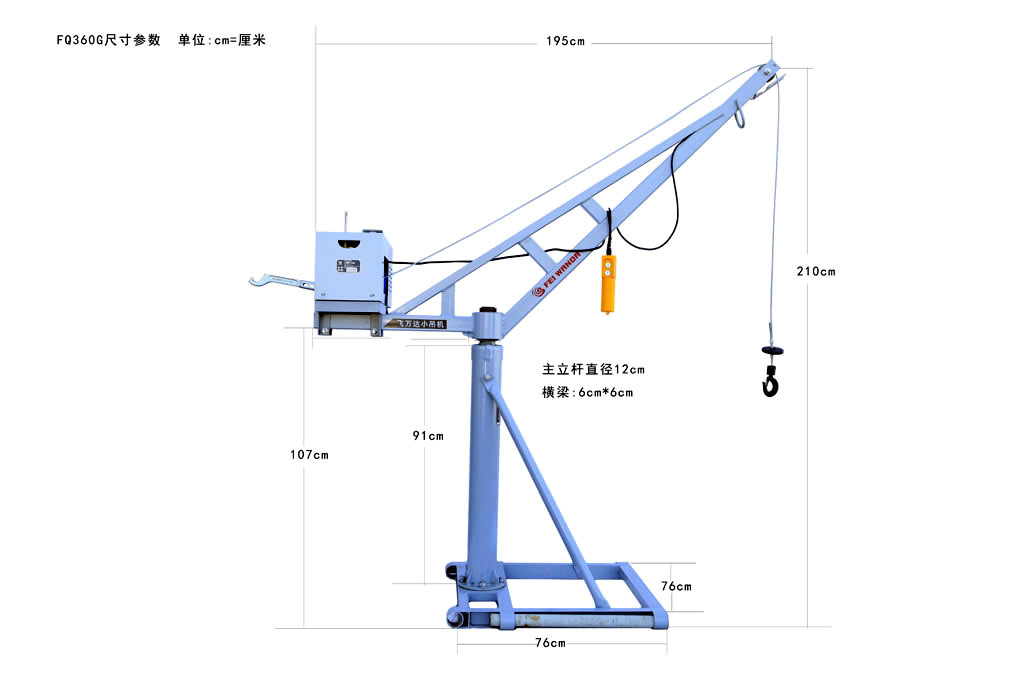

樓頂小吊的安裝步驟(FQ360G-5/FQ360G-4/FQ360G-3)安裝圖
選定便于安裝操作的位置，方可進行安裝。
１、將動力箱用螺栓固定在大底坐上
２、組裝支架部分
（１）將主桿垂直放在大底坐上用螺栓將其固定；
（２）用長螺栓將斜拉桿與大底坐固定.
（３）將軸承裝在主桿頂端的軸臺上；
（４）將轉動支架套在軸承上.
（５）用螺母裝軸承和支架固定。
３、將四角支架裝在轉動架尾部的橫梁上。
４、再將主機部分平放在四角支架上用螺栓與四角支架固定.
５、動動一下轉臂檢查一上轉動是否靈活。
６、用離合器手柄將離合器撥于脫離狀態，從動力箱中取出鋼絲繩，松開滑輪上面的鋼絲繩鎖子，將鋼絲繩穿過支架上的滑輪，再將鋼絲繩鎖子鎖好。
７、取出電源線、按鈕啟動器和限位器，將限位器裝于臂端固定盒中。
８、通電空負荷試機，檢查其啟動開關是否靈活，限位器、行程開關是否可靠。 |
